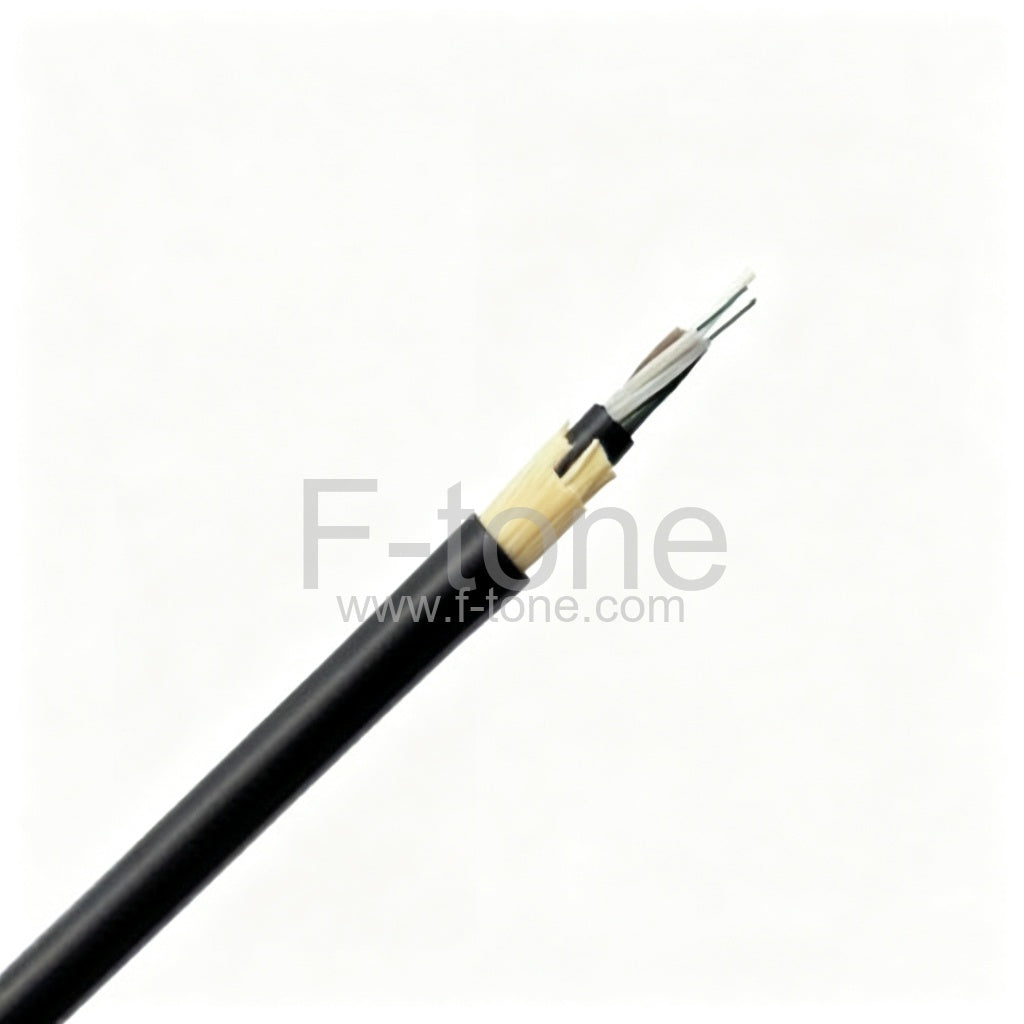

12 Fibers Single-mode Stranded Loose Tube Type AT Sheath ADSS Cable-Span 100M

12 Fibers Single-mode Stranded Loose Tube Type AT Sheath ADSS Cable-Span 100M

Afficher tous les détails

Part Number: ADSS-12B1.1A100

ADSS Cable 12 Fibers Single-mode Stranded Loose Tube AT Sheath, Max Span 100M

El cable totalmente dieléctrico autoportante (ADSS) es una estructura completamente no metálica en la que los elementos que soportan la carga de tracción son integrales dentro del diseño circular del cable.

El cable óptico de alimentación ADSS adopta un tubo holgado trenzado. La fibra óptica se coloca en un tubo holgado hecho de plástico de alto módulo. Los tubos están llenos de un compuesto de relleno que bloquea el agua. Los tubos (y rellenos) están trenzados alrededor de FRP como un miembro de fuerza central no metálico en un núcleo de cable compacto y circular. El cable se completa con una cubierta exterior de PE o AT (Anti-tracking).

detalles del artículo

  • Recuento de fibras: 12 fibras
  • Tipo de fibra: Monomodo G.652D
  • Chaqueta exterior: AT
  • Luz: 100m

Estructura de cables

Características
  • Peso ligero, pequeño diámetro exterior del cable, reduce la influencia del hielo y el viento, reduce la carga del marco de la torre y el soporte.
  • Controle con precisión el exceso de longitud de la fibra, lo que garantiza la gran resistencia a la tracción y la propiedad de temperatura del cable.
  • Miembro de fuerza central no metálico, interferencia antielectromagnética.
  • El material de hilo de Kevlar garantiza un buen rendimiento de la resistencia a la tracción.
  • Baja dispersión y atenuación.
  • Tendido con punta continua.
Solicitud
  • Utilizado por las empresas de servicios eléctricos como medio de comunicación.
  • Adecuado para aplicaciones aéreas autoportantes
  • Comunicación de red de área local y de larga distancia

Paquete

Paquete 1
Paquete 2
Paquete 1: generalmente para cable interior, cables ligeros.
Paquete 2: generalmente para cable exterior, cables pesados
Por lo general, para cada rollo, la longitud del cable es de 2 km, pero podemos proporcionar un paquete personalizado para diferentes longitudes de cable.

Marca


Por lo general, solo adjuntamos el informe de prueba en el paquete externo del cable, pero también podemos marcar sus requisitos, como:
1. Nombre de la empresa
2. Peso cruzado/neto
3. Número de tambor: XX
4. Longitud del cable: XX

Producción de cable en todo el gráfico



Recuento de fibra Durar
(metro)		 Peso Diámetro del cable Longitudes de onda Calificado
De tensión
Fortaleza
(RTS)		 Módulos Coeficiente de expansión térmica Temperatura de almacenamiento
PE Sheath AT Sheath SM MM
12 50 145kg/km 155kg/km Φ13.6mm 1310nm/1550nm 850nm/1300nm 24KN 10.8KN/mm2 1.2×10-6/℃ -40°Cto70°C
100 150kg/km 160kg/km Φ13.8mm 1310nm/1550nm 850nm/1300nm 30KN 11.8KN/mm2 1.0×10-6/℃ -40°Cto70°C
200 155kg/km 165kg/km Φ14.0mm 1310nm/1550nm 850nm/1300nm 34KN 12.5KN/mm2 0.9×10-6/℃ -40°Cto70°C
300 160kg/km 170kg/km Φ14.2mm 1310nm/1550nm 850nm/1300nm 35KN 13.2KN/mm2 0.9×10-6/℃ -40°Cto70°C
400 165kg/km 175kg/km Φ14.5mm 1310nm/1550nm 850nm/1300nm 36KN 13.6KN/mm2 0.9×10-6/℃ -40°Cto70°C
500 170kg/km 180kg/km Φ14.9mm 1310nm/1550nm 850nm/1300nm 45KN 16.4KN/mm2 0.6×10-6/℃ -40°Cto70°C
600 175kg/km 185kg/km Φ15.0mm 1310nm/1550nm 850nm/1300nm 48KN 17.2KN/mm2 0.5×10-6/℃ -40°Cto70°C
700 180kg/km 190kg/km Φ15.1mm 1310nm/1550nm 850nm/1300nm 53KN 18.0KN/mm2 0.3×10-6/℃ -40°Cto70°C
800 185kg/km 195kg/km Φ15.3mm 1310nm/1550nm 850nm/1300nm 57KN 18.5KN/mm2 0.2×10-6/℃ -40°Cto70°C
900 190kg/km 200kg/km Φ15.5mm 1310nm/1550nm 850nm/1300nm 60KN 19.1KN/mm2 0.1×10-6/℃ -40°Cto70°C
1000 195kg/km 205kg/km Φ15.6mm 1310nm/1550nm 850nm/1300nm 70KN 19.6KN/mm2 0.1×10-6/℃ -40°Cto70°C





This product belongs to F-tone Networks' optical components product line. For detailed specifications, please contact our sales team. Thank you!
Important Notice:
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
