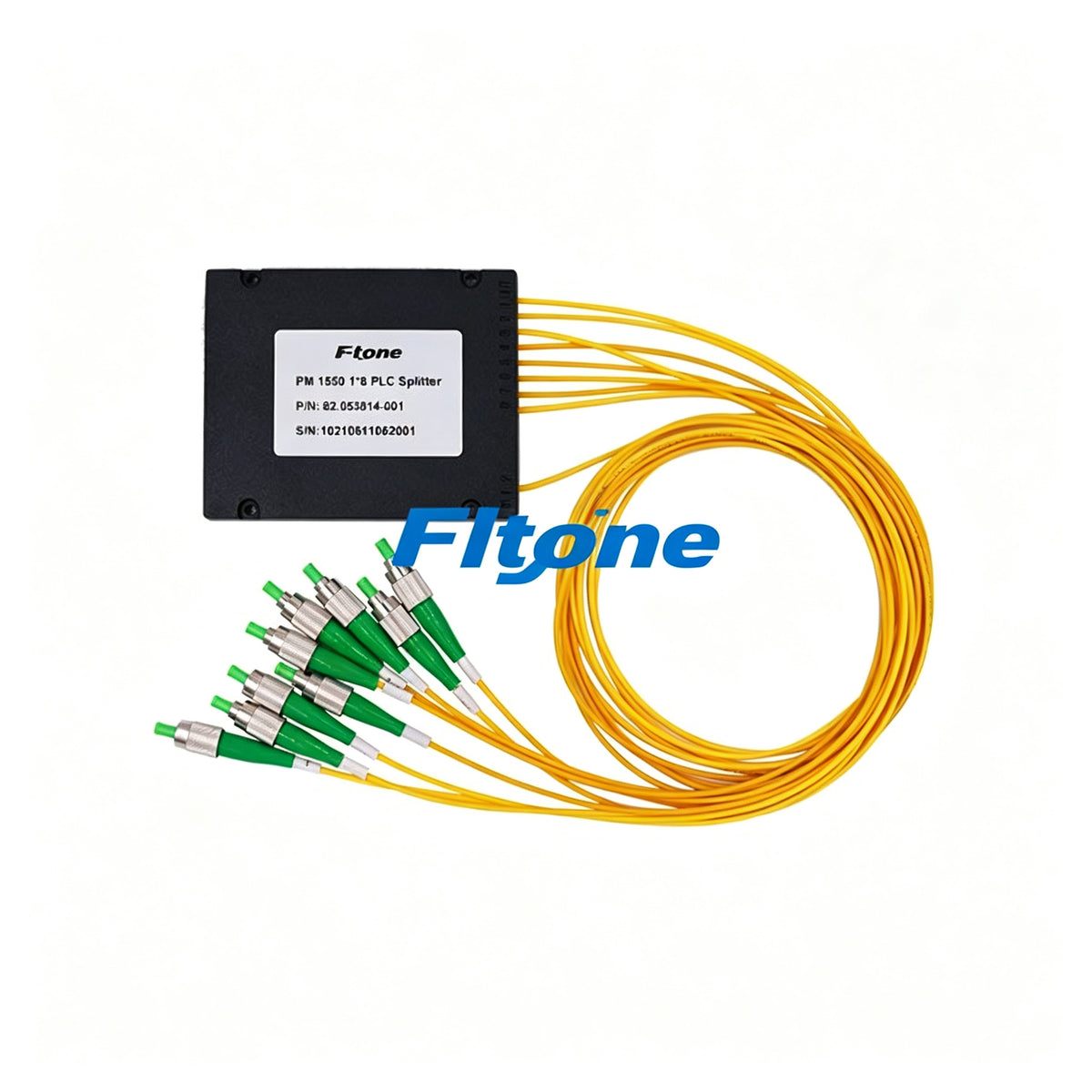

1x8 Polarization Maintaining Bare Fiber PLC Splitter Slow Axis 250μm Bare Fiber

1x8 Polarization Maintaining Bare Fiber PLC Splitter Slow Axis 250μm Bare Fiber

Просмотреть всю информацию

Part Number: PM-PLC-B-1x8

1x8 Polarization Maintaining Bare Fiber PLC Splitter Slow Axis 250μm Bare Fiber

Polarización de 1x8 que mantiene la fibra descubierta del eje libre de la fibra del eje 250 del divisor del PLC de la fibra
Polarización Mantenimiento El divisor de onda planar de onda luminosa (PLC) es un tipo de polarización que mantiene el dispositivo de administración de energía óptica que se fabrica utilizando tecnología de guía de onda óptica de sílice. El divisor PLC PM mantiene la polarización de la señal óptica de entrada. La polarización que mantiene el divisor óptico es un divisor óptico en el que la polarización de las ondas de luz polarizadas linealmente iniciadas en la fibra se mantiene durante la propagación, con poco o ningún acoplamiento cruzado de la potencia óptica entre los modos de polarización.
F-tone ofrece una amplia selección de módulos divisores ópticos de mantenimiento de polarización (PM) 1xN y 2xN. Los divisores de PM se suministran en configuraciones con 2, 4, 8 y 16 canales de salida. Las fibras de PM se unen a los chips del circuito del PLC utilizando técnicas de alineamiento de precisión de múltiples fibras. Nuestros módulos divisores presentan baja pérdida de inserción, baja dependencia de polarización y alta relación de extinción de polarización en un amplio rango de longitud de onda.

Caracteristicas

Banda ancha y temperatura de funcionamiento
Alta relación de extinción de polarización
Buena uniformidad de división
Baja pérdida de inserción
La longitud de la coleta: 1.0m por defecto (también personalizada)
El Eje: Eje Lento por defecto, Fast Axis también está disponible

Aplicaciones

División o combinación de la potencia de salida de los transmisores que utilizan polarización Mantenimiento de fibra
Excelente para aplicaciones de laboratorio e industriales
Aplicación aeroespacial y militar
Sensor de fibra
Láser de Fibra
Cama de prueba

Diagrama de dimensiones

Informe de prueba

El informe de prueba se proporcionará cuando se entreguen los productos.

El mensaje de prueba es 1x4 para referencia

Parameters Specifications Unit Notes
ChannelNumber 1×8 AccordwithRoHSrequirement
OperationWavelength 1310 or 1550 nm
InsertionLoss ≤11.1 dB
Uniformity ≤0.8 dB
PER ≥18 dB
ReturnLoss ≥50 dB
Directivity ≥55 dB
FiberType Fujikura 1310nm or 1550nm PM fiber
PigtailType Input: PM fiber with 0.9mm or 250μm loose tube
Output: PM fiber with 250μm loose tube
InputLength ≥1.0 m
OutputLength ≥1.0 m
Connector None
FiberMark Input: white
Output: blue/orange/green/brown/gray/white/red/black
PackageDimension 60(L)×7.0(W)×4.0(H) mm
OperationTemperature -40~+85 ℃
StorageTemperature -40~+85 ℃




This product belongs to F-tone Networks' optical components product line. For detailed specifications, please contact our sales team. Thank you!
Important Notice:
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
